线性直流电源
▌产品简介
∎本系列电源为三相输入、大功率直流输出的高精度电源，可达400kW。具有超高的准确性、高精确度、高稳定性等优良的电子特性，在生产线上可以提供大功率的超低纹波的直流电源，使产品性能更好。它具有完善的保护线路，更能满足使用者简单、方便的使用需求。与开关电源相比，它具有精度高，纹波小，无高频辐射干扰，适用场合广等优点。
▌产品特征
∎规格范围：近300种规格，输出电压0-50kV、输出电流0-1000A、输出功率0-400kW之内任选 ∎恒压恒流：电压电流值从零至额定值连续可调，恒压恒流自动转换 ∎过压保护：电压保护值0-110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护 ∎短路保护：允许在任何工作状态下长期短路或短路开机 ∎过载保护：电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护 ∎短路报警：当输出短路时，电源声光报警（选配） ∎自动放电：供容性负载关机放电用（选配） ∎输出显示：电压、电流同时LED数码管显示（选配）；LCD液晶屏显示（选配） ∎脉冲工作:可配时间控制器构成直流脉冲电源（选配） ∎智能化:可与计算机连接，组成计算机控制的智能型电源（选配） ∎模拟信号接口:用户可用0~5V或4~20mA信号控制电源的输出电压和电流（选配） |
||||||||||||||||||||||||||||||||||
|
▌应用领域
▌产品优势

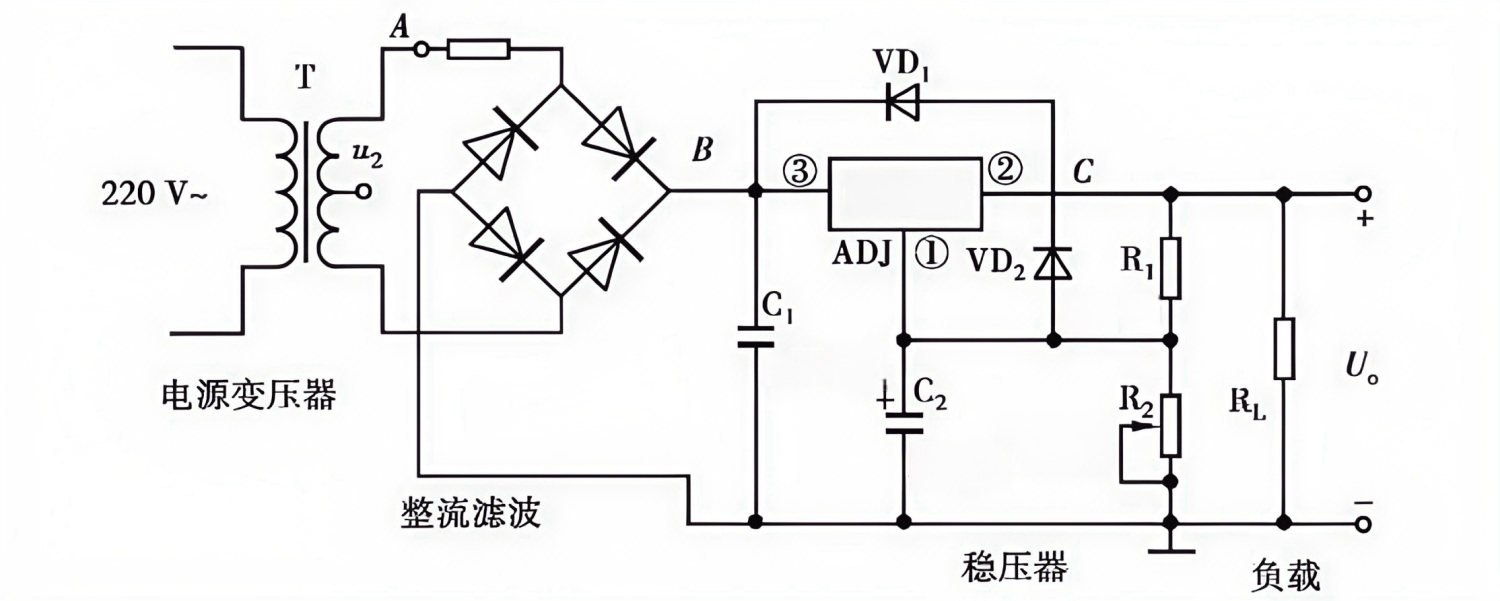

▌设计原理

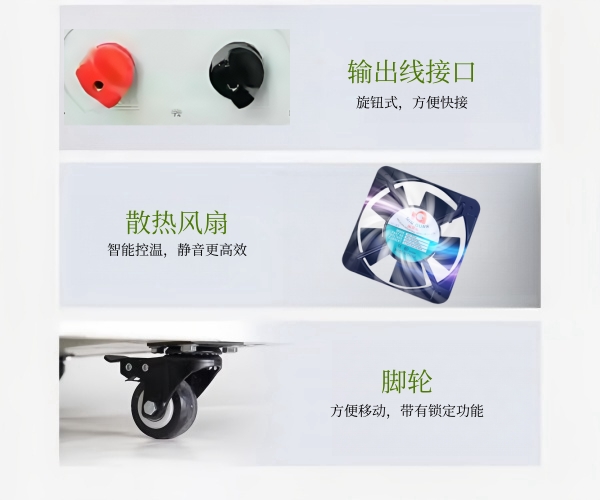

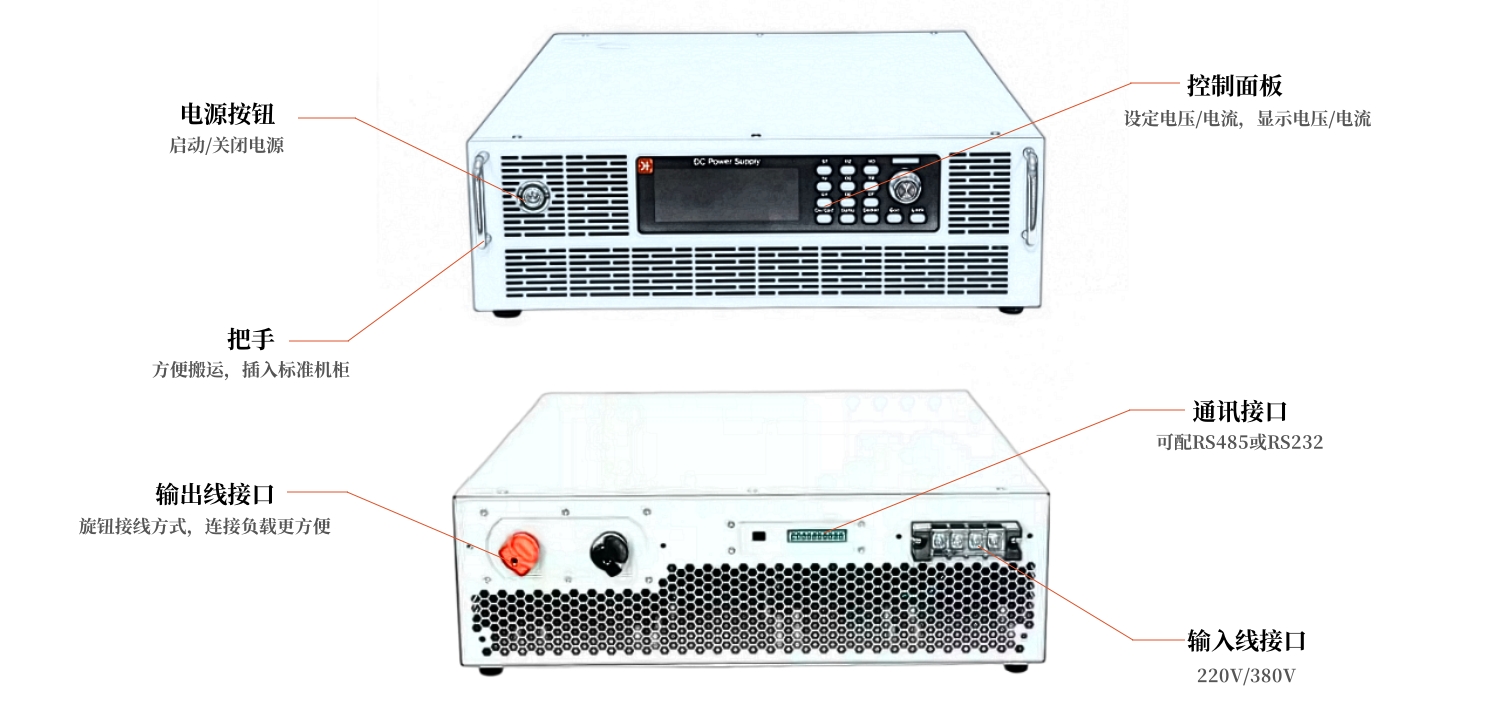

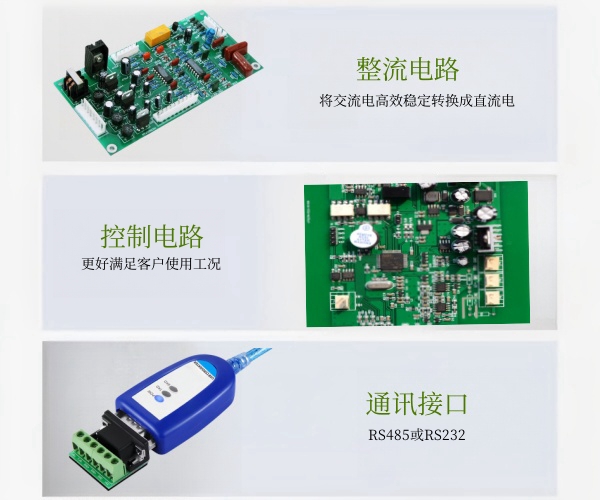

▌产品结构
▌技术参数
输入输出
输入：交流单相220V±10% 50Hz±10%
输出方式：直流稳压稳流
输出最高电压电流值：同产品规格
稳压精度
源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）
时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）
温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）
负载效应：≤0.1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
稳流精度
源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）
时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）
温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）
负载效应：≤0.1%额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）
纹波电压（r.m.s）
稳压时：≤0.05% +10mV（80%~100%额定输出时测量 ）
输出电压调节范围
近似0~额定电压值连续可调
输出电流调节范围
近似0~额定电流值连续可调
输出电压、电流设定
十圈电位器
动态特性
瞬态响应时间≤160ms（50%~100%额定输出电压时测量）
卸载电压过冲幅度≤5%额定电压（50%~100%额定电压、额定负载时测量）
保护方式
过压、过流自动保护
短路
允许短路
工作方式
长期满负荷连续工作
输出电压、电流显示方式
LED数码管显示
输出电压、电流显示分辨率
0.1V；0.1A
整机电压、电流表误差
≤±1%±1个字（计量范围5％~50％额定值）
≤±0.5%±1个字（计量范围50％~100％额定值）
电源适用负载特性
用户要求（注：如用户未有正式特别要求本电源上述指标的测量负载为阻性负载）
环境条件
使用场所：仅在室内使用
温 度：-20℃～40℃
空气湿度：≤80%
随机配件
企业标配（保险丝2只、说明书1份、装箱单1份等）
|
