程序控温高低温一体机（-45~200℃）

▌产品简介

∎ 整个液体循环是密闭的，带有膨胀容器，膨胀容器和液体循环是绝热的，并不参与液体循环，只是机械的连接，不管液体循环的温度是高温还是低温膨胀容器中的介质低于60度。

∎ 整个液体循环是密闭的系统，低温时没有水汽的吸收，高温时没有油雾的产生，导热油可以很广的工作温度；整个循环系统中没有使用机械的和电子的阀。

▌产品特征

∎ 宽工作温度范围，同时具备加热制冷功能，温度范围：-80℃~300℃。
∎ 7寸高清彩色触摸显示器，可以同时显示温度设定值和实际值，以及超温报警值。
∎ 保证高温情况下迅速降温；可实现300度到-80度连续控温。
∎ 循环管理全密闭处理，无油雾和吸水情况，保证了实验的安全和导热液的寿命。
∎ 制冷单元美国谷轮压缩机、循环泵，性能稳定，质量可靠。
∎ 具有自我诊断功能；冷冻机过载保护；高低压压力开关，过载继电器、热保护装置等多种安全保障功能。
∎ 控制导热介质温度，整个升降温过程采用同一种导热介质。
∎ 高扬程设计，满足远距离输送导热介质。

▌应用领域

▌产品优势

▌设计原理

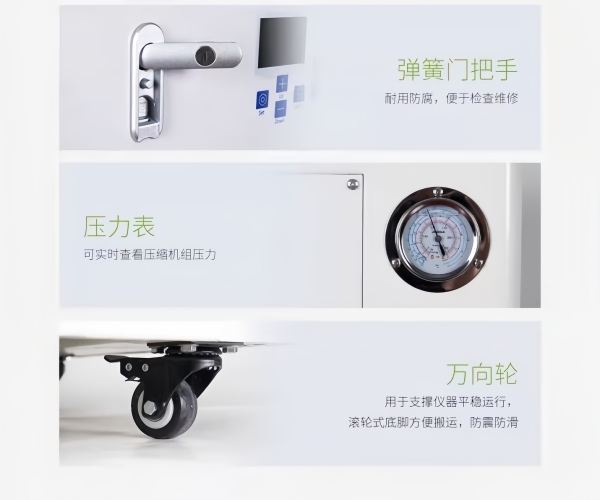

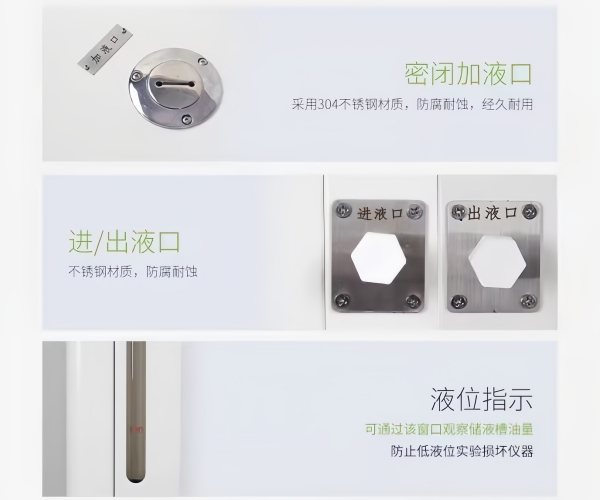

▌产品结构

▌技术参数

型号		YHRS -425	YHRS -435	YHRS -455	YHRS -475	YHRS -4D10	YHRS -4D15	YHRS -4D25	YHRS -4D38W	YHRS -4D60W	YHRS -4D95W	YHRS -4D130W	YHRS -4D200W
型号		YHRS -425	YHRS -435	YHRS -455	YHRS -475	YHRS -4D10	YHRS -4D15	YHRS -4D25	YHRS -4D38W	YHRS -4D60W	YHRS -4D95W	YHRS -4D130W	YHRS -4D200W
介质温度范围		-45℃～+200℃
控制系统		前馈PID+PLC控制器
操作面板		7英寸彩色触摸屏，温度曲线显示、记录
温控模式选择		物料温度与设备出口温度控制模式可切换
程序编辑		可编制10条程序，每条程序可编制42段步骤
通信协议		RS 485或RJ 45接口 MODBUS RTU协议
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、物料温度（外接温度传感器）三点温度
导热介质温控精度		±0.5℃								±1℃
反应物料温控精度		±1℃										±1.5℃
加热功率kW		2.5	3.5	5.5	7.5	10	15	25	38	60	95	130	200
制冷量 kW ℃	200	2.5	3.5	5.5	7.5	10	15	25	38	60	95	130	200
	100	2.5	3.5	5.5	7.5	10	15	25	38	60	95	130	200
	20	2.5	3.5	5.5	7.5	10	15	25	38	60	95	130	200
	0	1.8	3	5	7	10	15	25	38	60	95	130	200
	-20	0.85	1.5	2.9	4.2	6	11	16	26	34	50	70	120
	-40	0.25	0.45	0.9	1.5	2	3.8	4.7	9	12	18	24	43
泵流量压力max L/min bar		20	35	50	50	110	110	150	200	250	400	400	600
泵流量压力max L/min bar		2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
循环泵		磁力驱动泵
压缩机		法国泰康、艾默生谷轮
膨胀阀		丹佛斯/艾默生热力膨胀阀
蒸发器		板式换热器
安全防护		具有自我诊断功能；过载保护；高低压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R-404A/R507C
接口尺寸		G3/4	G3/4	G3/4	G3/4	G1	G1	DN32	DN40	DN50	DN50	DN65	DN65
重量kg		140	190	196	270	330	395	630	830	1110	1360	1690	2260
电源380V 50hz		4.6kW	6.6kW	10kW	12kW	17kW	24kW	37kW	56kW	90kW	136kW	181kW	281kW
